Burger Pro(ONAD)ROS2教程-7.SLAM

笔记：SLAM应该在远程PC上运行。

在执行任何操作之前，请确保在TurtleBot3上启动Bringup。

SLAM（同步定位与地图构建）是一种通过估计任意空间中的当前位置来绘制地图的技术。此处的视频向您展示了TurtleBot3使用SLAM技术绘制地图的准确性。

运行SLAM节点

如果TurtleBot3 SBC上的Bringup没有运行，请先启动Bringup。如果您之前已经启动过Bringup，请跳过此步骤。

[TurtleBot3 SBC]

export TURTLEBOT3_MODEL=burger

ros2 launch turtlebot3_bringup robot.launch.py

使用Ctrl+Alt+T从远程PC打开一个新终端并启动SLAM节点。默认使用Cartographer建图方法。

[远程PC]

export TURTLEBOT3_MODEL=burger

ros2 launch turtlebot3_cartographer cartographer.launch.py

运行遥控节点

一旦SLAM节点成功启动并运行，TurtleBot3将使用遥控操作探索地图上的未知区域。重要的是避免剧烈运动，例如过快改变线性和角速度。使用TurtleBot3构建地图时，扫描地图的每个角落是一种很好的做法。

[远程PC]

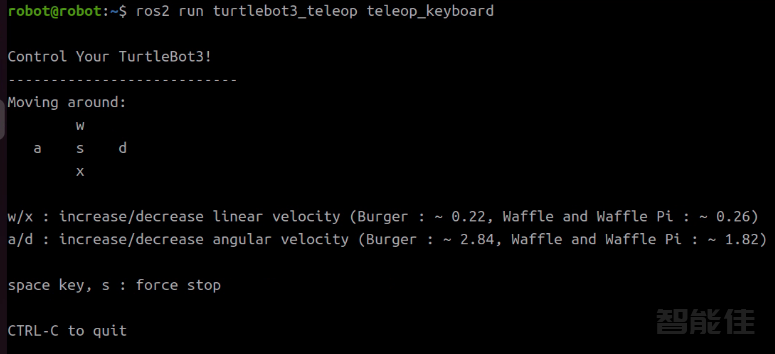

ros2 run turtlebot3_teleop teleop_keyboard

开始探索并绘制地图。

保存地图

地图是根据机器人的里程表、tf和扫描信息绘制的。这些地图数据是在 TurtleBot3 行驶时在RViz窗口中绘制的。在创建所需区域的完整地图后，将地图数据保存到本地驱动器以供以后使用。

启动nav2_map_server 包中的map_saver_cli

节点以创建地图文件。

地图文件保存在启动map_saver_cli节点的目录中。

除非提供特定文件名，map否则将用作默认文件名并创建map.pgm和map.yaml。

[远程PC]

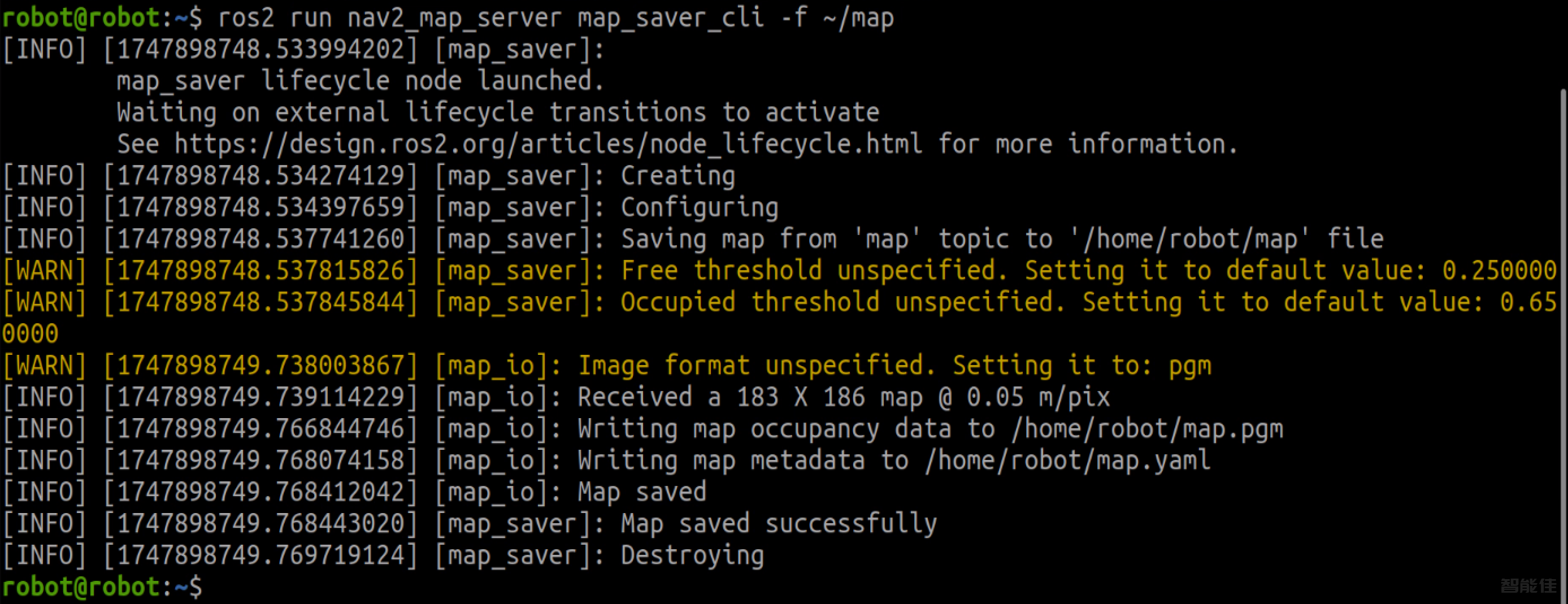

ros2 run nav2_map_server map_saver_cli -f ~/map

该-f选项指定要保存文件的文件夹位置和文件名。

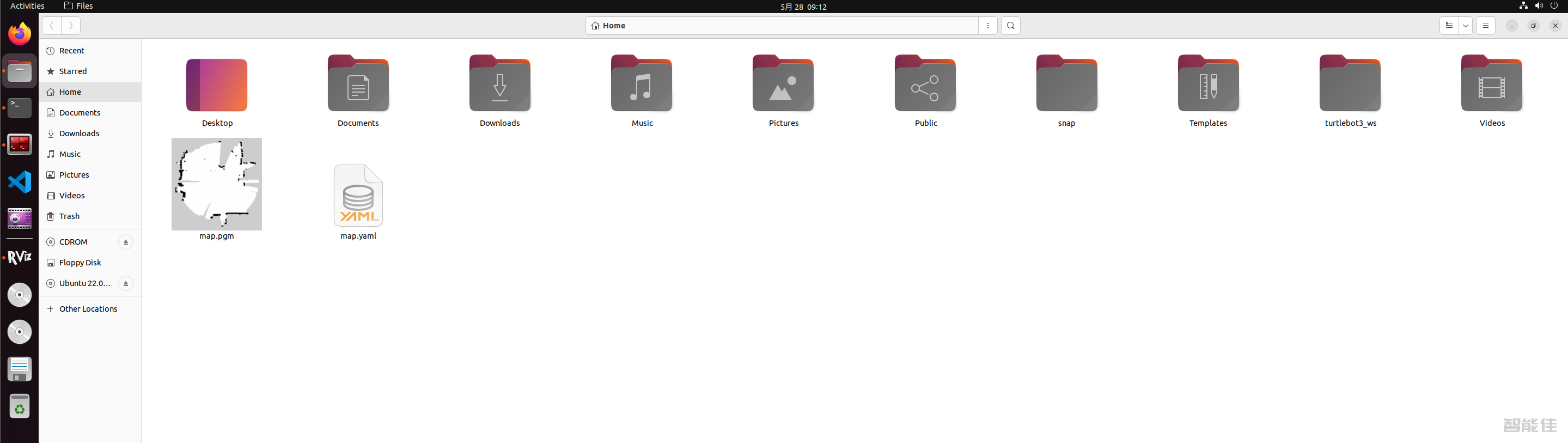

使用上述命令，map.pgm和map.yaml将保存在主文件夹~/(/home/${username}) 中。

地图

地图采用ROS常用的二维Occupancy Grid Map（OGM），保存后的地图如下图所示，白色区域为无碰撞区域，黑色区域为被占用且无法进入的区域，灰色区域为未知区域，此地图用于导航。
