Epuck2测距板使用教程-4.硬件部分

设计的E-puck2测距板(见图1)由其自己的处理器控制。每个板包括12组红外发射/接收模块。

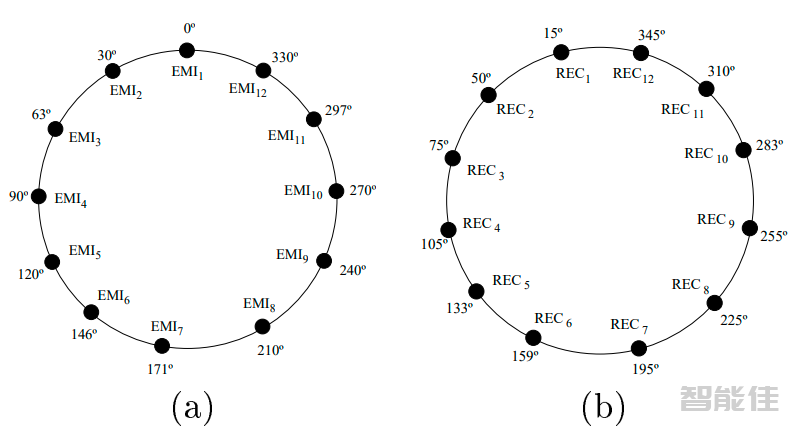

每个模块都配有一个红外发射二极管、一个红外调制接收器和一个红外光电二极管:如图2所示,这些模块几乎均匀分布在板的周边;所以,它们之间的角度大约是30◦


为了正确理解本地化和通信系统及其复制或修改的可能性,接下来的小节详细介绍了板上执行的不同硬件模块。
