GELLO Franka FR3 ROS2 环境搭建与开发指南

参考：https://github.com/wuphilipp/gello_software/blob/main/ros2/README.md

适用：Franka FR3 机械臂 + GELLO 遥操作手臂

1. 项目概述

本项目提供 GELLO 遥操作手臂 与 Franka FR3 机械臂 之间的完整 ROS2 接口。

核心功能

硬件组成

GELLO 单臂版：

  ├─ 7 个 Dynamixel XL330-M288 舵机（7 DOF）

  ├─ U2D2 或 OpenRB-150 通信板

  └─ Franka Hand 或 Robotiq 2F-85 夹爪

GELLO 双臂版（Duo）：

  ├─ 2 × 7 = 14 个 Dynamixel 舵机

  ├─ 2 个通信板

  └─ 双臂协同控制

硬件连线:单臂版本

2. 环境搭建

方式一：VS Code Dev Container（⭐ 推荐）

最适合：快速上手，环境一致，避免依赖地狱。

步骤

1. 打开项目
用 VS Code 打开 gello_software 仓库中的 ros2/ 子文件夹
   （注意：不是整个 gello_software 文件夹）

2. 启动容器
   - 如果弹出提示：「Reopen in Container」 → 点击确认

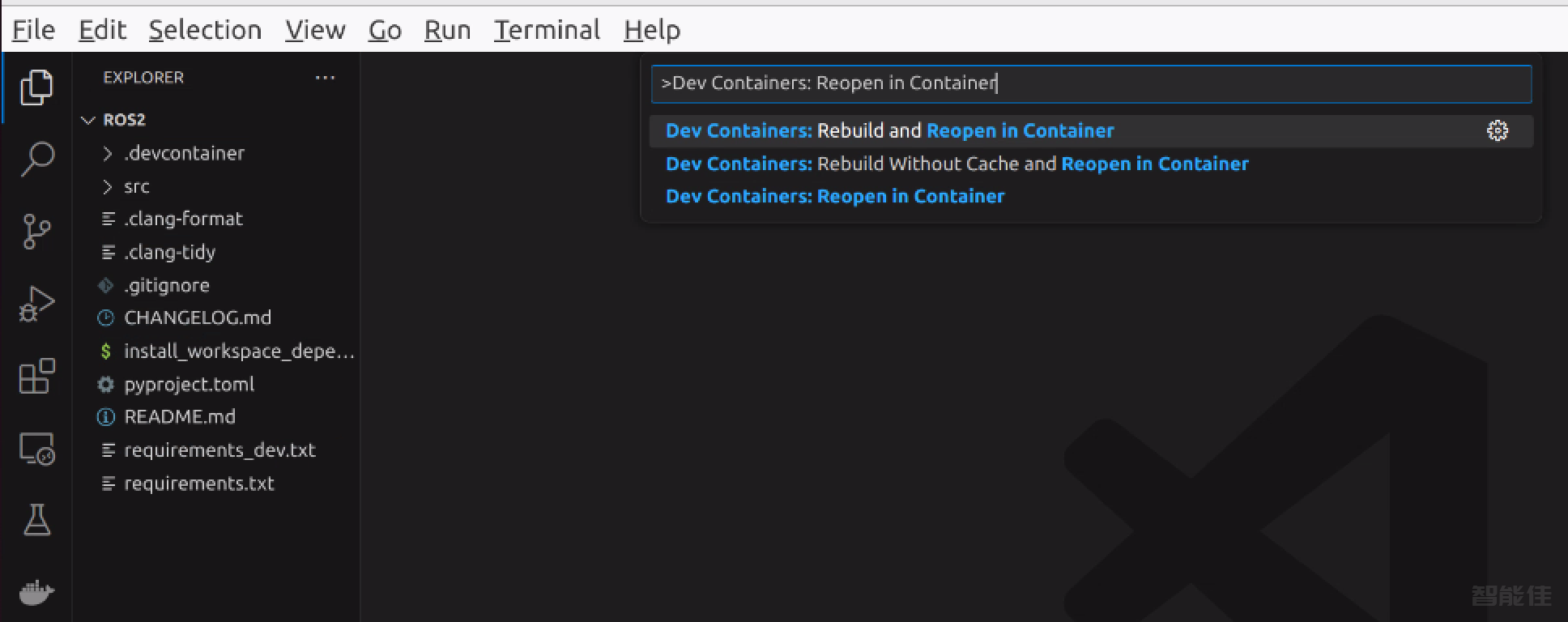

   - 如果没有提示：按 Ctrl+Shift+P → 输入 Dev Containers: Reopen in Container

3. 等待构建

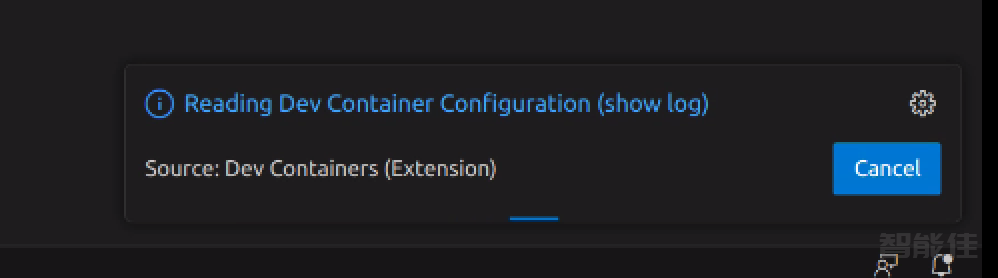

   - 第一次构建需要几分钟（自动安装所有依赖）

   - 构建完成后，终端自动进入容器环境

⚠️ 注意事项

● 版本匹配：Dev Container 中的libfranka、franka_ros2、franka_description版本需要与你的 Franka 机器人系统版本匹配。

● 修改版本：如果需要调整版本，编辑ros2/.devcontainer/Dockerfile中的版本参数。

● 兼容性文档：参考Franka 官方兼容性表

方式二：本地安装

最适合：需要深度定制，或无法使用 Docker 的环境。

前置依赖

安装示例（参考 Dockerfile）

# 这些命令可以从 ros2/.devcontainer/Dockerfile 中复制

# 根据你的系统环境调整路径和版本

# 示例：安装 libfranka

cd ~

git clone --branch 0.15.0 https://github.com/frankarobotics/libfranka.git

cd libfranka

mkdir build && cd build

cmake .. -DCMAKE_BUILD_TYPE=Release

make -j$(nproc)

sudo make install

# 安装 franka_ros2

mkdir -p ~/franka_ws/src

cd ~/franka_ws/src

git clone --branch humble https://ghfast.top/https://github.com/frankarobotics/franka_ros2.git

cd ..

rosdep install --from-paths src --ignore-src -r -y

colcon build --symlink-install

安装工作区依赖

# 进入 ros2 工作区

cd ~/projects/ros2Gello/gello_software/ros2

# 运行依赖安装脚本

bash install_workspace_dependencies.bash

▎ 提示：如果添加了新依赖，记得更新 requirements.txt、requirements_dev.txt 或 package.xml，然后重新运行脚本。

3. 快速开始

场景 A：预组装 Franka GELLO 单臂版（带 Franka Hand）

配置步骤

1. 修改配置文件
   - franka_gello_single.yaml → 设置 com_port
   - example_fr3_config_franka_hand.yaml → 设置 com_port
   - example_fr3_config.yaml → 设置 robot_ip

2. 启动命令

# 【重要】如果使用 Dev Container，/workspace/ 就是 ros2/ 文件夹

# 本地安装请把 /workspace/ 替换成你的 gello_software 路径

# Step 1: 进入工作区，构建，加载环境

cd ~/projects/ros2Gello/gello_software/

colcon build

source install/setup.bash

# Step 2: 启动 GELLO 节点（读取手柄状态）

ros2 launch franka_gello_state_publisher main.launch.py config_file:=franka_gello_single.yaml

# Step 3: 启动 Franka Hand 夹爪节点

ros2 launch franka_gripper_manager franka_gripper_client.launch.py config_file:=example_fr3_config_franka_hand.yaml

# Step 4: 启动机器人控制器

# 【注意】先握住 GELLO 手柄，放在舒适位置（距离底座一定距离）

# 启动后机器人会直接同步到 GELLO 的当前位置

# 同步过程中不要突然移动 GELLO，避免机器人剧烈动作

ros2 launch franka_fr3_arm_controllers franka_fr3_arm_controllers.launch.py robot_config_file:=example_fr3_config.yaml

场景 B：预组装 Franka GELLO Duo 双臂版（带 Robotiq 夹爪）

配置步骤

1. 修改配置文件
   - franka_gello_duo.yaml → 设置 com_port（两个手柄需要两个端口）
   - example_fr3_duo_config_robotiq.yaml → 设置 com_port
   - example_fr3_duo_config.yaml → 设置 robot_ip

2. 启动命令

cd ~/projects/ros2Gello/gello_software/ros2/

colcon build

source install/setup.bash

# 启动两个 GELLO 手柄

ros2 launch franka_gello_state_publisher main.launch.py config_file:=franka_gello_duo.yaml

# 启动 Robotiq 夹爪

ros2 launch franka_gripper_manager robotiq_gripper_controller_client.launch.py config_file:=example_fr3_duo_config_robotiq.yaml

# 启动机器人控制器（双臂）

# 【注意】双手握住 GELLO 手柄，放在舒适位置

ros2 launch franka_fr3_arm_controllers franka_fr3_arm_controllers.launch.py robot_config_file:=example_fr3_duo_config.yaml

4. 详细启动流程

4.1 启动 GELLO 发布器

Step 1：确定通信端口 ID

# 插入 U2D2 或 OpenRB-150 后运行

ls /dev/serial/by-id

输出示例：

# U2D2:

usb-FTDI_USB__-__Serial_Converter_FT7WBG6

# OpenRB-150:

usb-ROBOTIS_OpenRB-150_2B375CB3503059384C2E3120FF053624-if00

记录这个 ID，后面要填到配置文件中。

Step 2：校准装配偏移（仅自制 GELLO 需要）

▎ ⚡ 跳过此步骤的条件：
- 使用官方预组装的 "Franka GELLO" 或 "Franka GELLO Duo"
- 严格按照官方组装指南装配

▎ 满足以上条件，可以直接用 franka_gello_state_publisher/config/ 里的默认配置文件。

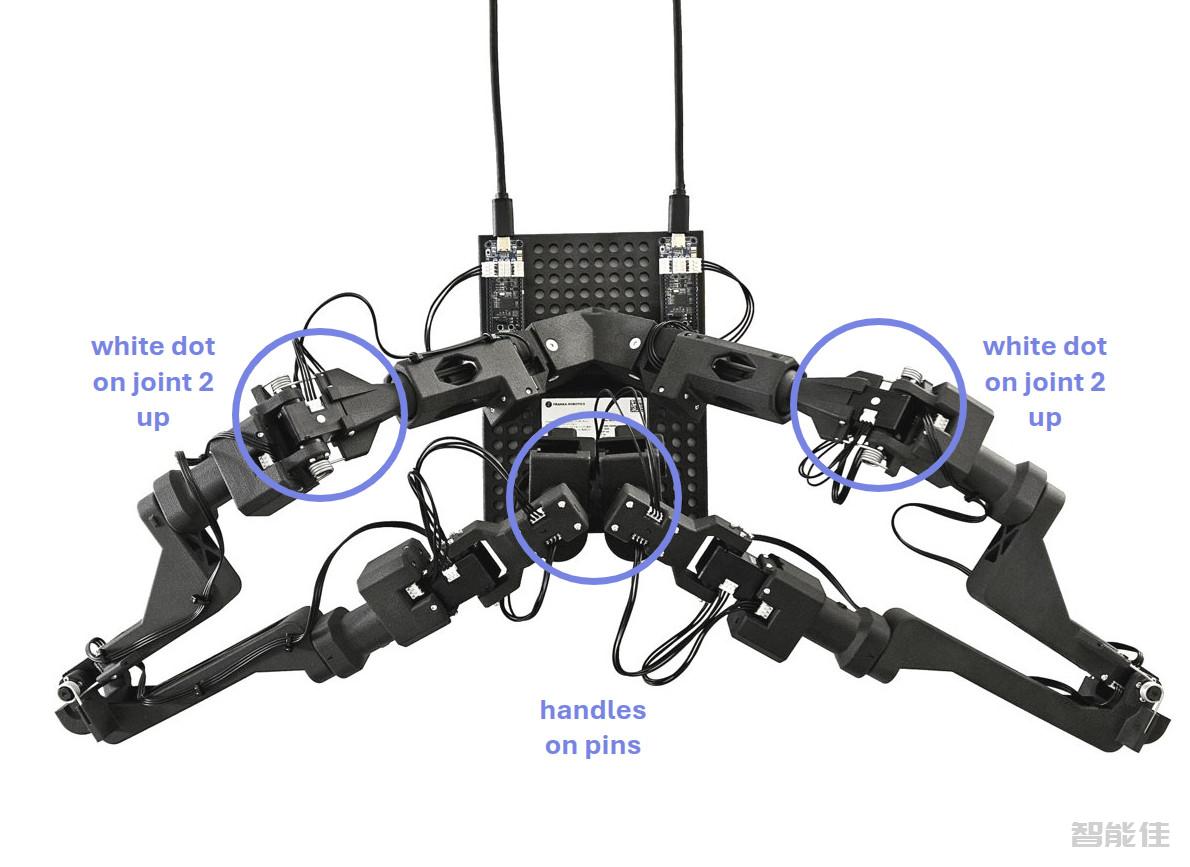

如果是自己组装的 GELLO，需要确定以下参数：

使用校准脚本：

# 进入脚本目录

cd ~/projects/ros2Gello/gello_software/ros2/src/franka_gello_state_publisher/scripts/

# 单臂 GELLO 校准

python3 get_offsets.py \
    --start-joints 0 0 0 -1.57 0 1.57 0 \
    --joint-signs 1 -1 1 -1 1 1 1 \
    --port /dev/serial/by-id/<你的端口ID>

# 双臂左臂校准

python3 get_offsets.py \
    --start-joints -1.57 -0.80 1.80 -3.00 1.40 1.50 -2.10 \
    --joint-signs 1 -1 1 -1 1 1 1 \
    --port /dev/serial/by-id/<你的端口ID>

# 双臂右臂校准

python3 get_offsets.py \
    --start-joints 1.57 -0.80 -1.80 -3.00 -1.40 1.50 2.10 \
    --joint-signs 1 -1 1 -1 1 1 1 \
    --port /dev/serial/by-id/<你的端口ID>

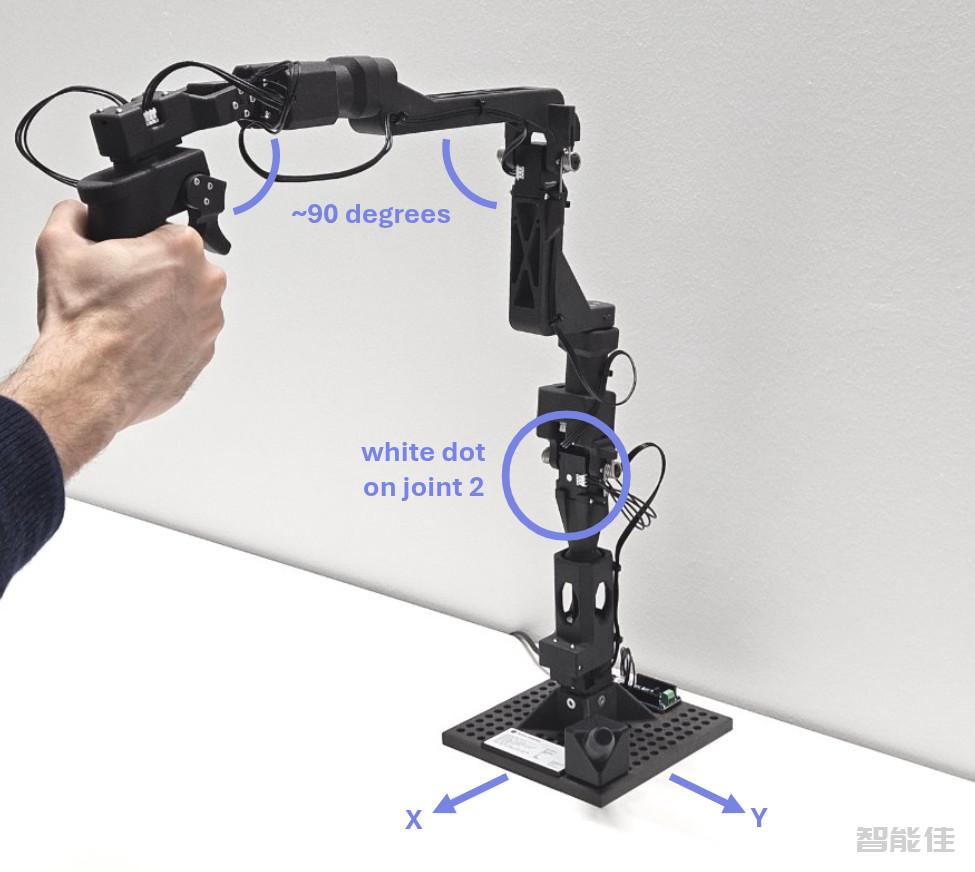

校准姿势参考：

单臂：参见

双臂：参见

脚本输出：会显示 assembly_offsets 和 gripper_range_rad 的建议值。

应用校准结果：
1. 打开你的配置文件（在 franka_gello_state_publisher/config/ 目录）
2. 更新 assembly_offsets 和 gripper_range_rad 字段
3. 重新构建工作区：

cd ~/projects/ros2Gello/gello_software/ros2

colcon build

Step 3：启动 GELLO 发布器节点

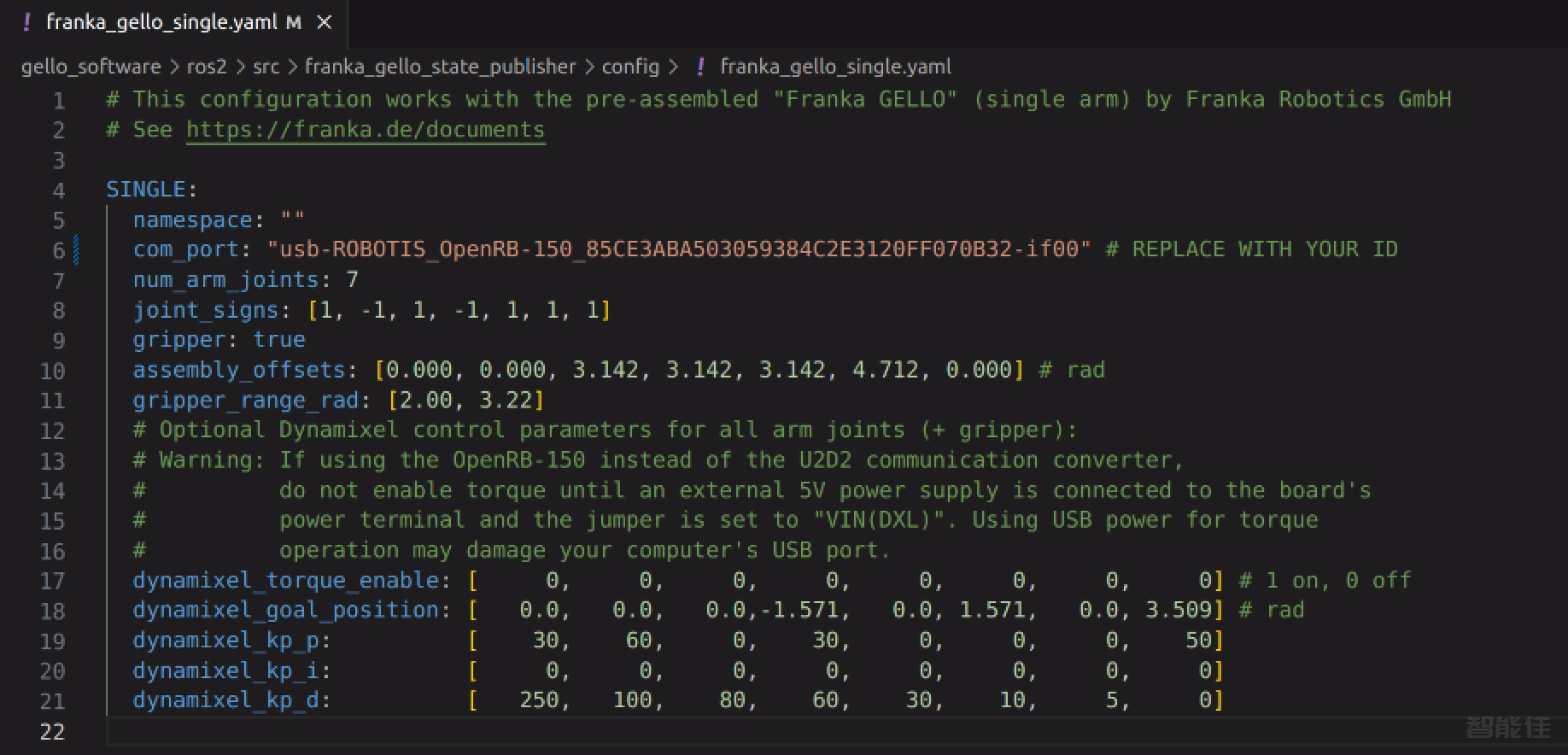

创建或编辑配置文件：
- 位置：src/franka_gello_state_publisher/config/your_config.yaml
- 或者直接使用提供的示例文件

配置参数说明：

启动命令：

ros2 launch franka_gello_state_publisher main.launch.py config_file:=your_config.yaml

▎ 注意：config_file 参数是可选的。如果不提供，默认使用 example_single.yaml。

虚拟弹簧与阻尼配置（关键）

GELLO 的核心优势之一是手感优化，通过 Dynamixel 内置的 PID 控制器实现"虚拟弹簧"和"虚拟阻尼"效果。

原理

每个 Dynamixel 舵机可以配置为"基于电流的位置控制"模式：

  - 虚拟弹簧：目标位置 ≠ 当前位置 → 产生恢复力矩

  - 虚拟阻尼：移动速度快 → 产生阻力矩

效果：

  - 关节不会"软塌塌"（弹簧支撑）

  - 不会"甩太快"（阻尼缓冲）

  - 手感接近真实机械臂的惯性

配置参数详解

推荐起始值（参考官方配置）

dynamixel_torque_enable: [1, 1, 0, 1, 0, 0, 0]

dynamixel_goal_position: [2048, 2048, 2048, 2048, 2048, 2048, 2048]

dynamixel_kp_p: [280, 280, 0, 150, 0, 0, 0]  # 关节1、2、4加弹簧

dynamixel_kd_d: [50, 100, 150, 200, 100, 50, 0]  # 下盘阻尼更强

物理意义

● kp_p = 280→ 弹簧常数约 0.25 Nm/rad（与 GELLO 机械结构中的物理扭簧相当）

● 最大偏转角：约 48° 时达到电流限制（600mA）

● 舵机规格：XL330-M288 堵转扭矩 0.52 Nm（5V，1.47A），但持续大电流会过热。推荐使用 600mA 电流限制。

在线调整

启动后可以用 rqt 工具实时调整：

# 安装 rqt_reconfigure（如果还没装）

sudo apt install ros-humble-rqt-reconfigure

# 启动 rqt

rqt

# 然后：Plugins → Configuration → Dynamic Reconfigure

# 选择 franka_gello_state_publisher 节点，调整参数

⚠️ 重要警告（OpenRB-150 用户）

如果使用 OpenRB-150 通信板：

【危险操作】：

  - 不要在没有外接 5V 电源的情况下使能力矩！

  - 仅靠 USB 供电驱动力矩模式会烧坏你的电脑 USB 端口！

【正确操作】：

  1. 给 OpenRB-150 的电源端子接上 5V 外接电源

  2. 把跳线帽设为 "VIN(DXL)"

  3. 确认电源指示灯亮起后，再使能力矩

参考：OpenRB-150 手册

https://emanual.robotis.com/docs/en/parts/controller/openrb-150/#when-running-5v-dynamixel-with-the-usb-power

4.2 启动关节阻抗控制器

功能说明

● 订阅话题：/gello/joint_states（来自 GELLO 发布器）

● 发布指令：发送给 Franka FR3 的力矩控制接口

● 控制算法：关节阻抗控制（Joint Impedance Control）

配置文件

● 位置：src/franka_fr3_arm_controllers/config/your_config.yaml

● 或直接使用示例：example_fr3_config.yaml

启动命令

ros2 launch franka_fr3_arm_controllers franka_fr3_arm_controllers.launch.py robot_config_file:=your_config.yaml

▎ 注意：robot_config_file 参数是可选的。如果不提供，默认使用 example_fr3_config.yaml。

配置参数（详见 franka.launch.py 第 16 行起）

4.3 启动夹爪管理器

支持两种夹爪

Franka Hand 启动示例

ros2 launch franka_gripper_manager franka_gripper_client.launch.py config_file:=example_fr3_config_franka_hand.yaml

配置参数：
- namespace：ROS2 命名空间（需与 GELLO 和机器人一致）
- 其他参数详见配置文件

Robotiq 2F-85 启动示例

ros2 launch franka_gripper_manager robotiq_gripper_controller_client.launch.py config_file:=example_fr3_config_robotiq.yaml

 配置参数：
- namespace：ROS2 命名空间
- com_port：Robotiq 夹爪的串口 ID（通过 ls /dev/serial/by-id 确定）

5. 软件包说明

5.1 franka_fr3_arm_controllers

功能：为 Franka FR3 提供关节阻抗控制器。

核心特性：
- 实现 JointImpedanceController，直接发送力矩指令
- 订阅 /gello/joint_states 话题获取 GELLO 状态

启动文件：
- franka.launch.py：启动 Franka 机器人的 ROS 接口
- franka_fr3_arm_controllers.launch.py：启动关节阻抗控制器

5.2 franka_gello_state_publisher

功能：读取 GELLO 手柄的 Dynamixel 舵机角度，发布为 sensor_msgs/msg/JointState 消息。

核心特性：
- 发布话题：/gello/joint_states
- 可选：配置 Dynamixel 内部控制参数（虚拟弹簧/阻尼）

启动文件：
- main.launch.py：启动 GELLO 发布器节点

5.3 franka_gripper_manager

功能：管理连接到 Franka 机器人的夹爪。

核心特性：
- 订阅话题：/gripper/gripper_client/target_gripper_width_percent
- 支持夹爪开合控制和回零（homing）操作

启动文件：
- franka_gripper_client.launch.py：启动 Franka Hand 夹爪管理节点
- robotiq_gripper_controller_client.launch.py：启动 Robotiq 2F-85 夹爪管理节点

6. 构建与测试

6.1 构建项目

# 【重要】所有命令必须在 ros2/ 目录下执行

cd ~/projects/ros2Gello/gello_software/ros2

# 构建（带 clang-tidy 检查）

colcon build --cmake-args -DCMAKE_EXPORT_COMPILE_COMMANDS=ON -DCHECK_TIDY=ON

6.2 运行测试

# 运行所有测试用例

colcon test

# 查看测试结果

colcon test-result --all

7. 故障排查

错误 1：串口无法打开

错误信息：

SerialException(msg.errno, "could not open port {}: {}".format(self._port, msg))

可能原因：
1. 端口路径错误：必须使用完整路径（如 /dev/serial/by-id/usb-FTDI_***）
2. 容器启动后插入设备：重新打开 VS Code Dev Container
3. 权限不足：检查用户是否在 dialout 组

解决方法：

# 检查端口是否存在

ls -la /dev/serial/by-id/

# 如果是容器问题，重新打开容器

# VS Code → 左下角 → 重新打开容器

# 如果是权限问题

sudo usermod -a -G dialout $USER

# 注销后重新登录

错误 2：libfranka 版本不兼容

错误信息：

libfranka: Incompatible library version (server version: X, library version: Y)

原因：libfranka 版本与 Franka 机器人系统版本不匹配。

解决方法：
1. 查看 Franka 兼容性表
2. 修改 ros2/.devcontainer/Dockerfile 中的版本参数：
LIBFRANKA_VERSION=0.15.0
   FRANKA_ROS2_VERSION=0.15.0
   FRANKA_DESCRIPTION_VERSION=0.15.0
3. 重新构建 Dev Container

错误 3：机器人运动卡顿

现象：从臂运动不流畅，或者频繁报"力阈值超限"错误。

原因：USB 延迟过高（默认 16ms）。

解决方法（临时）：

# 1. 确定你的 U2D2/OpenRB-150 对应的 tty 设备

ls -la /dev/serial/by-id/

# 假设输出显示它映射到 ttyUSB0

# 2. 降低 USB 延迟（16ms → 1ms）

echo 1 | sudo tee /sys/bus/usb-serial/devices/ttyUSB0/latency_timer

解决方法（永久）：

# 创建 udev 规则文件

sudo nano /etc/udev/rules.d/99-gello.rules

 # 写入以下内容（针对 U2D2 和 OpenRB-150）

# 降低延迟定时器（1ms 代替默认的 16ms）并修复权限

ACTION=="add", ATTRS{idVendor}=="0403", ATTRS{idProduct}=="6001", MODE="0666", RUN+="/bin/sh -c 'echo 1 > /sys/bus/usb-serial/devices/$kernel/latency_timer'"

ACTION=="add", ATTRS{idVendor}=="0403", ATTRS{idProduct}=="6014", MODE="0666", RUN+="/bin/sh -c 'echo 1 > /sys/bus/usb-serial/devices/$kernel/latency_timer'"

 # 重新加载 udev 规则

sudo udevadm control --reload-rules

sudo udevadm trigger
