引脚排列


复位按钮

按下Reset Button硬重启微控制器,双击Reset Button重启微控制器进入引导加载程序模式。

OpenRB-150在引导加载程序模式下不会加载它的Arduino草图(或固件)。

警告

重置微控制器也会重置任何连接的 DYNAMIXEL(电源开关)的电源。

重要的是仅在执行器处于安全位置时重置微控制器,以避免在执行器重置时可能造成的损坏或伤害。

DYNAMIXEL 电源开关

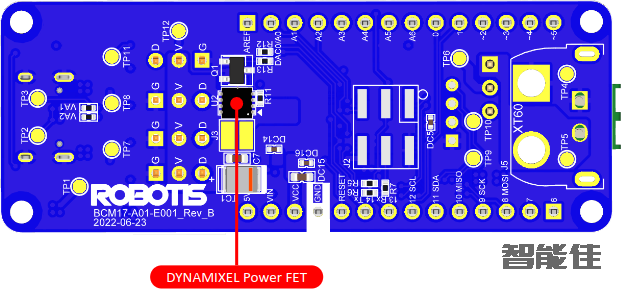

DYNAMIXEL 端口的电源由微控制器底部的FET控制。

FET可以启用和禁用连接端口的电源,默认情况下,只要打开OpenRB-150电源,FET就会关闭。

当 FET开启时,DXL红色LED也将开启以确认电源状态。


终端VIN

随附的接线端子可与各种输入电源兼容。

ROBOTIS建议尽可能使用接线端子供电。

要通过端子VIN为OpenRB-150控制器供电,请将跳线设置为VIN(DXL)侧边,如下所示。



注意

请勿在连接到控制器时为电池充电。

XT60连接器

XT60连接器广泛用于RC产品,可组装在OpenRB-150控制器的背面。

在焊接 XT60 直角连接器之前,请取下接线端子。


XT60 连接器就绪

电源跳线

OpenRB-150 可以由三个电源供电。

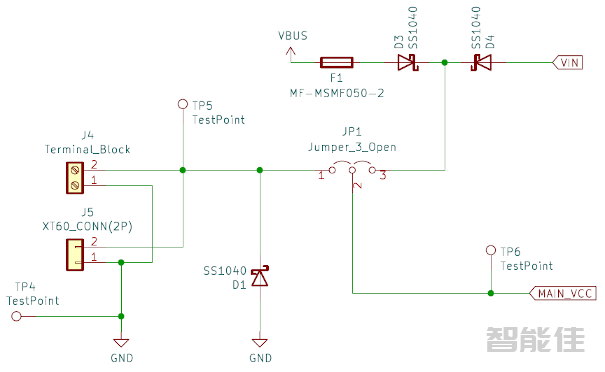

为了给控制器和DYNAMIXEL正确供电,需要正确设置电源跳线。

openrb-150_jumper.png    openrb-150_power_jumper_5v.png

DYNAMIXEL 端口

4 个DYNAMIXEL端口可用于任何支持TTL的DYNAMIXEL。

RS-485 支持的DYNAMIXEL也可以在与DYNAMIXEL通信桥连接时使用。

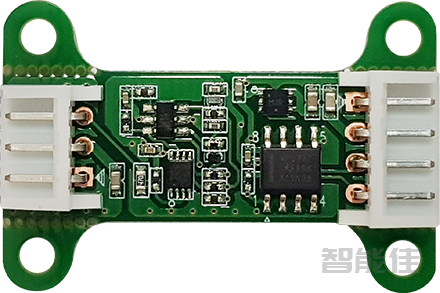

DYNAMIXEL通讯桥

串行端口

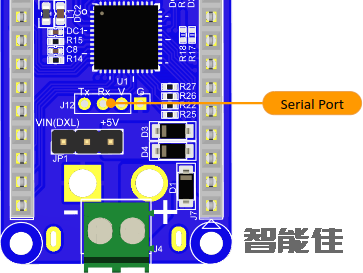

分配给的串口Serial2可用于连接各种设备,用于调试代码或控制控制器。


发光二极管

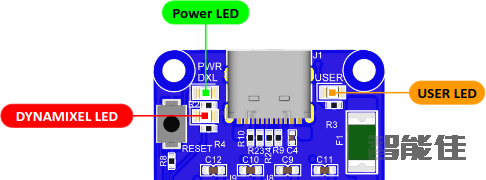

三个 LED 指示 OpenRB-150 控制器的状态。

PWR(绿色):只要 OpenRB-150 通电,此LED就会亮起。

USER(橙色):此LED可由用户通过Pin32或LED_BUILTIN在Arduino草图代码中控制。

DXL(红色):当DYNAMIXEL端口通电时,此LED将亮起。
